Diagrama de Componentes (Arquitetura Front-end)

Introdução

Este documento apresenta o diagrama de componentes desenvolvido para a aplicação HungryHub, mapeando a arquitetura front-end do sistema. O diagrama foi elaborado seguindo práticas estabelecidas de design de componentes para aplicações React conforme Munro [1], visando facilitar o entendimento das relações entre diferentes partes da interface, desde a navegação principal até componentes reutilizáveis. Esta visualização arquitetural serve como referência e apoio para a equipe desenvolver o projeto.

Metodologia

A construção do diagrama de componentes seguiu uma abordagem estratégica e fundamentada na análise do contexto das tecnologias envolvidas no projeto HungryHub. Considerando que a aplicação foi construída utilizando o framework React, optamos por mapear a arquitetura front-end por meio de um diagrama de componentes. Essa escolha se baseia na natureza modular e reutilizável do React, que facilita a composição de interfaces complexas por meio de pequenos blocos funcionais chamados componentes.

Objetivos

O diagrama foi desenvolvido com o objetivo de proporcionar uma visão clara das interações entre as diversas partes da interface, desde a navegação principal até componentes reutilizáveis. Ao optar por essa abordagem, buscamos não apenas representar a arquitetura de maneira estruturada, mas também garantir que a equipe tenha um entendimento aprofundado da separação de responsabilidades, da reutilização de código e das dependências entre os diferentes elementos da interface.

Adicionalmente, ao mapear a arquitetura dessa forma, conseguimos destacar potenciais áreas de refatoração, identificar dependências críticas e analisar o impacto de mudanças na aplicação, o que ajuda a garantir que o sistema permaneça escalável, de fácil manutenção e eficiente ao longo do desenvolvimento.

Abordagem

Para garantir uma representação clara e coerente, adotamos uma nomenclatura padronizada, dividindo as entidades da arquitetura em cinco tipos principais: Páginas, Componentes, Modais, Contextos e Dependências. Cada categoria foi cuidadosamente escolhida com base nas melhores práticas do desenvolvimento em React, onde a modularização e a separação de preocupações são princípios chave. A representação visual de cada tipo de entidade segue padrões que ajudam a ilustrar suas funções e suas interações com outros elementos, o que facilita a compreensão das relações dinâmicas entre os diferentes componentes.

Tipo de Entidade	Descrição	Exemplo
Página	Representa uma rota individual da interface, que pode agregar outros componentes e modais

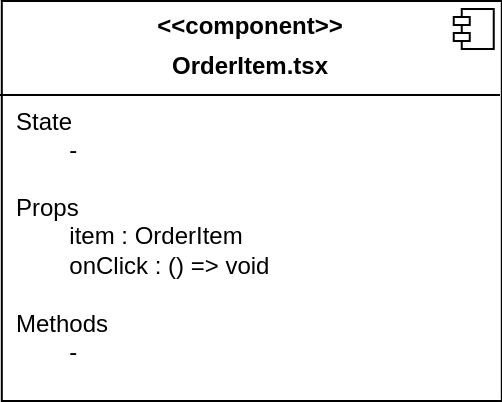

Componente	Bloco reutilizável de interface, responsável por renderizar partes específicas da aplicação. Pode ser funcional ou de classe, e encapsula lógica e apresentação.

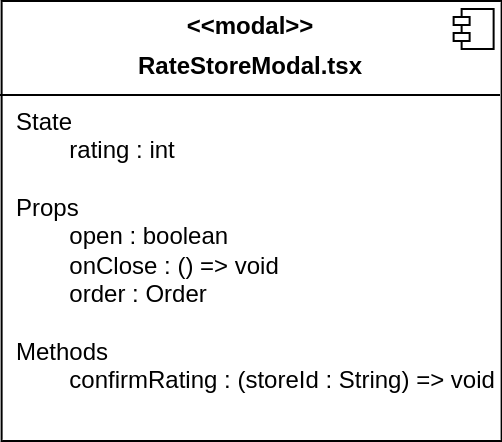

Modal	Janela sobreposta à interface principal usada para exibir informações ou interações temporárias sem navegar para outra página

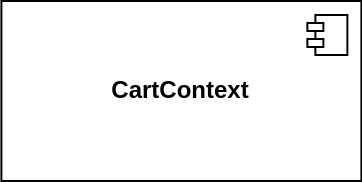

Contexto	Ferramenta para gerenciar estado global ou compartilhado entre vários componentes, permitindo comunicação eficiente sem passar props manualmente
Dependência	Representa uma relação de dependência entre duas entidades indicada pela direção da seta, ou seja, uma entidade depende ou importa uma outra entidade

Rastreabilidade

Além disso, este documento apresenta rastreabilidade com a baseline desenvolvida para o projeto, garantindo que as decisões de arquitetura estejam alinhadas com os requisitos e as metas estabelecidas no início do desenvolvimento. Também é importante destacar que o diagrama de componentes está integrado com o protótipo desenvolvido, proporcionando uma correspondência direta entre a arquitetura proposta e a interface visual do sistema

Diagramas

Para melhor visualização, o diagrama foi divido em seções que individualizam partes da interface que estão mais relacionadas ou próximas entre si. Cada uma dessas sessões e seus autores podem ser encontradas a seguir:

1. Seção Login-Home-Notificações

Autores: Felipe Amorim de Araújo, Leonardo Sobrinho de Aguiar, Guilherme Westphall de Queiroz

2. Seção Pesquisa-Detalhes

Autores: Felipe Amorim de Araújo, Leonardo Sobrinho de Aguiar, Guilherme Westphall de Queiroz

3. Seção Pedidos

Autores: Felipe Amorim de Araújo, Guilherme Silva Dutra

4. Seção Favoritos

Autores: Felipe Amorim de Araújo, Guilherme Silva Dutra

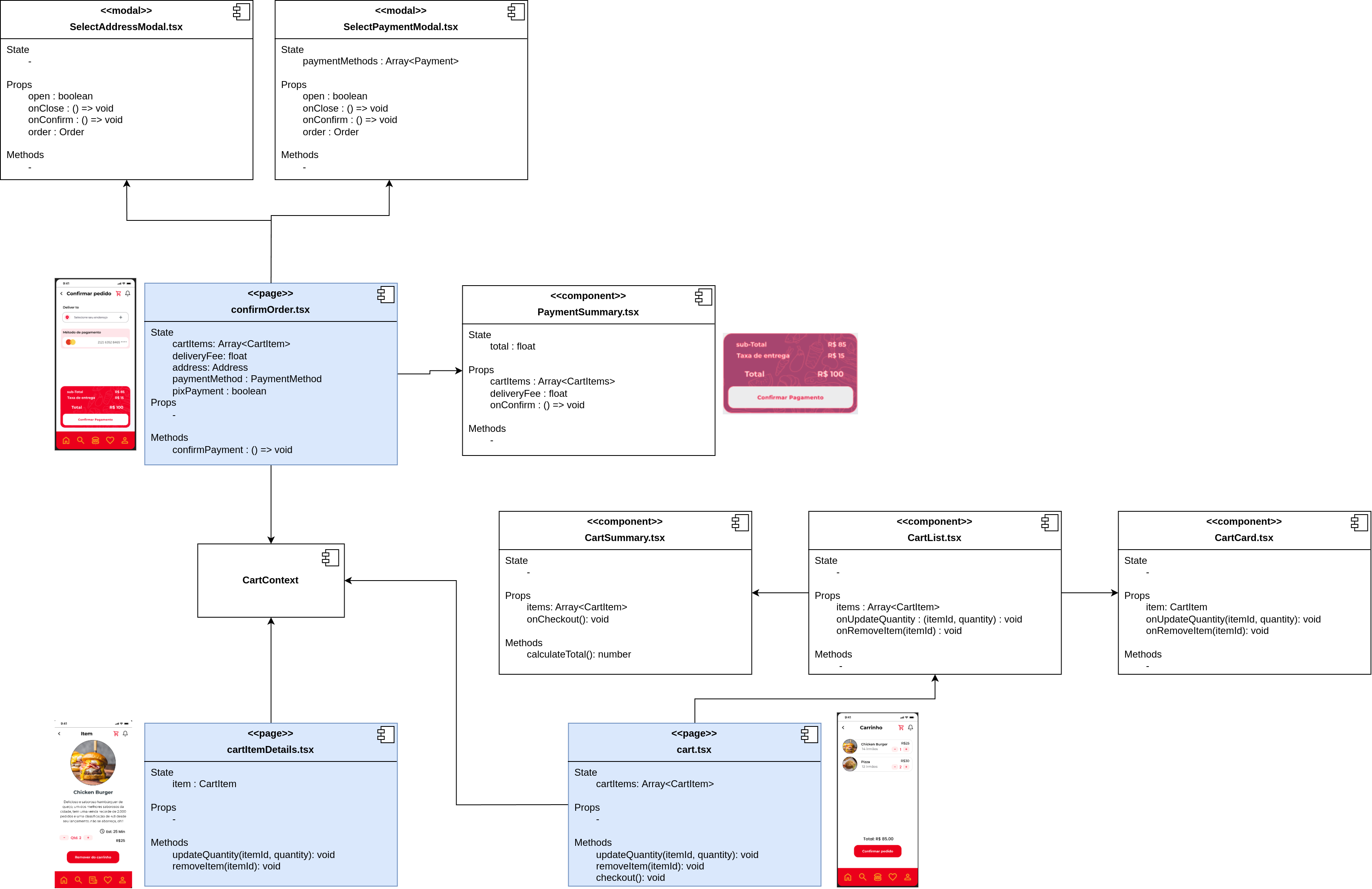

5. Seção Carrinho-Pagamento

Autores: Felipe Amorim de Araújo, Kallyne Macedo Passos, Guilherme Silva Dutra

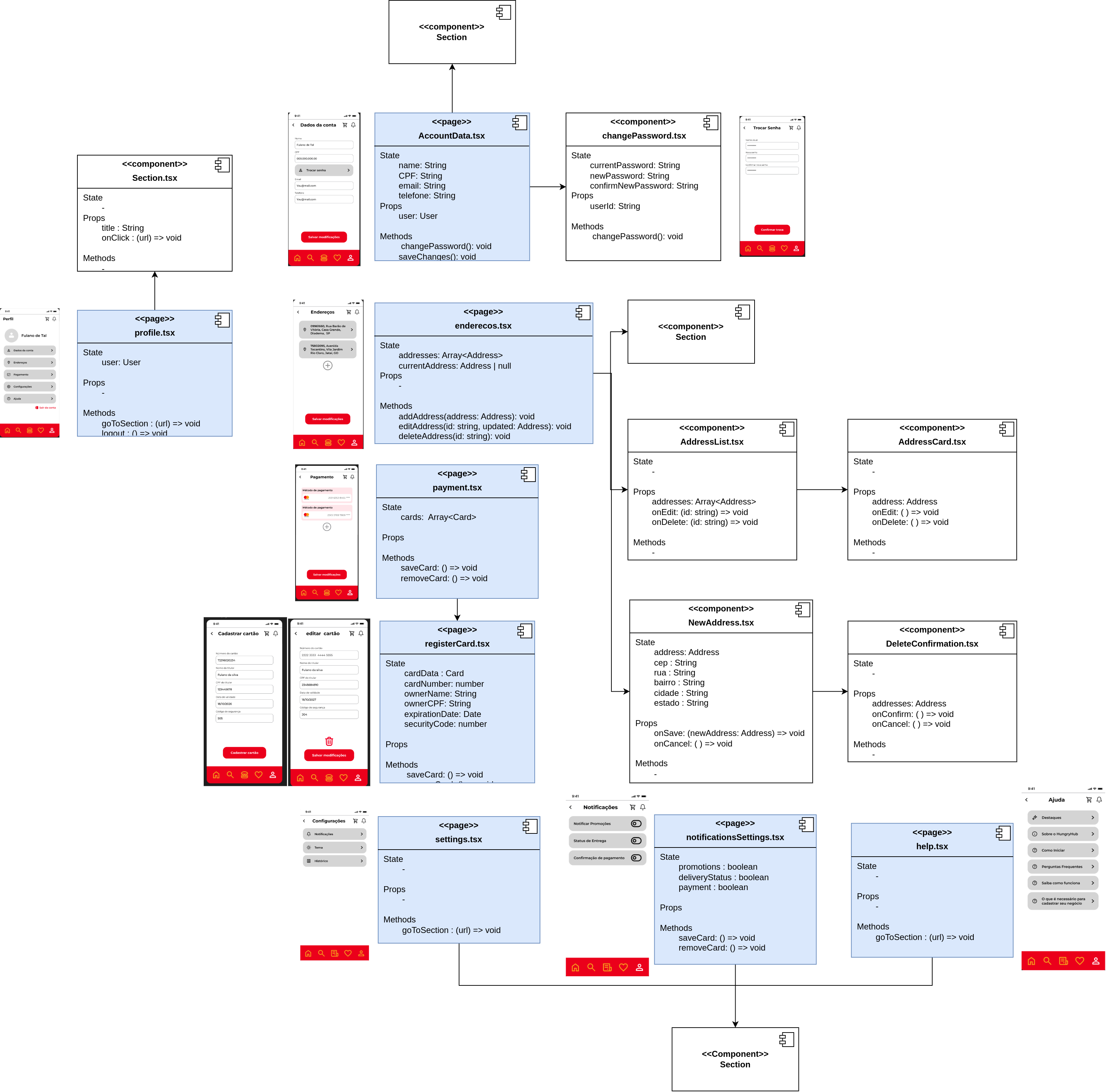

5. Seção Perfil

Autores: Felipe Amorim de Araújo, Kauan de Torres Eiras

Referências

1. MUNRO, Michael. Front-end component design principles. Engineering at CarsGuide, 7 dez. 2016. Disponível em: https://engineering.carsguide.com.au/front-end-component-design-principles-55c5963998c9. Acesso em: 16 nov. 2024.
