Diagrama de Classes
Introdução
O diagrama de classes é um dos principais artefatos da Linguagem de Modelagem Unificada (UML), utilizado para representar a estrutura estática de um sistema orientado a objetos. Ele descreve as classes, seus atributos, métodos e os relacionamentos entre elas, proporcionando uma visão clara e detalhada da arquitetura do sistema. De acordo com Booch, Rumbaugh e Jacobson (2005), o diagrama de classes é essencial para o design de software, pois ajuda a definir os principais componentes do sistema, documenta requisitos, e facilita a comunicação entre os membros da equipe de desenvolvimento. Além disso, ele serve como base para a implementação, reduzindo ambiguidades e promovendo consistência no desenvolvimento.
Metodologia
Este diagrama foi desenvolvido utilizando a linguagem de modelagem unificada (UML), seguindo a estrutura e os padrões descritos em aula e priorizando clareza na representação dos elementos e suas relações. No diagrama, uma classe é representada por um retângulo dividido em três partes, em que a primeira parte contém o nome representativo da classe, a segunda contém os atributos, que são propriedades dos objetos representados pela classe, e a última parte possui os métodos, que descrevem o comportamento da classe. Os relacionamentos entre as classes podem ser de diferentes tipos, como dependência, associação, agregação, composição, generalização e realização.
Abordagem
O objetivo principal deste diagrama é fornecer uma representação visual da estrutura do sistema, facilitando:
- Planejamento: Auxiliar na definição das entidades e suas inter-relações antes da implementação.
- Documentação: Servir como referência para desenvolvedores e partes interessadas.
- Comunicação: Promover um entendimento comum entre os membros da equipe, reduzindo falhas de interpretação.
- Rastreabilidade: Garantir que os elementos do diagrama estejam alinhados com os requisitos levantados, servindo como baseline (marco inicial) para acompanhar mudanças durante o desenvolvimento.
Observação: Fizemos uma modificação no diagrama de classes para ficar mais próximo da implementação em Django que já iniciamos. Sendo assim, os atributos e os métodos não possuem especificação de acesso e visibilidade. Além disso, os atributos já foram tipados com os tipos do Django também, como CharField, ForeignKey, ManyToManyField, entre outros. Por fim, colocamos a classe Model do Django no diagrama, que já têm os métodos implementados, para mostrar que todas as classes herdam dela.
Foi realizado um brainstorming com a equipe para identificar as principais classes e suas responsabilidades. Esse levantamento foi baseado nos requisitos funcionais e não funcionais do sistema, garantindo rastreabilidade entre as necessidades levantadas e os componentes modelados.

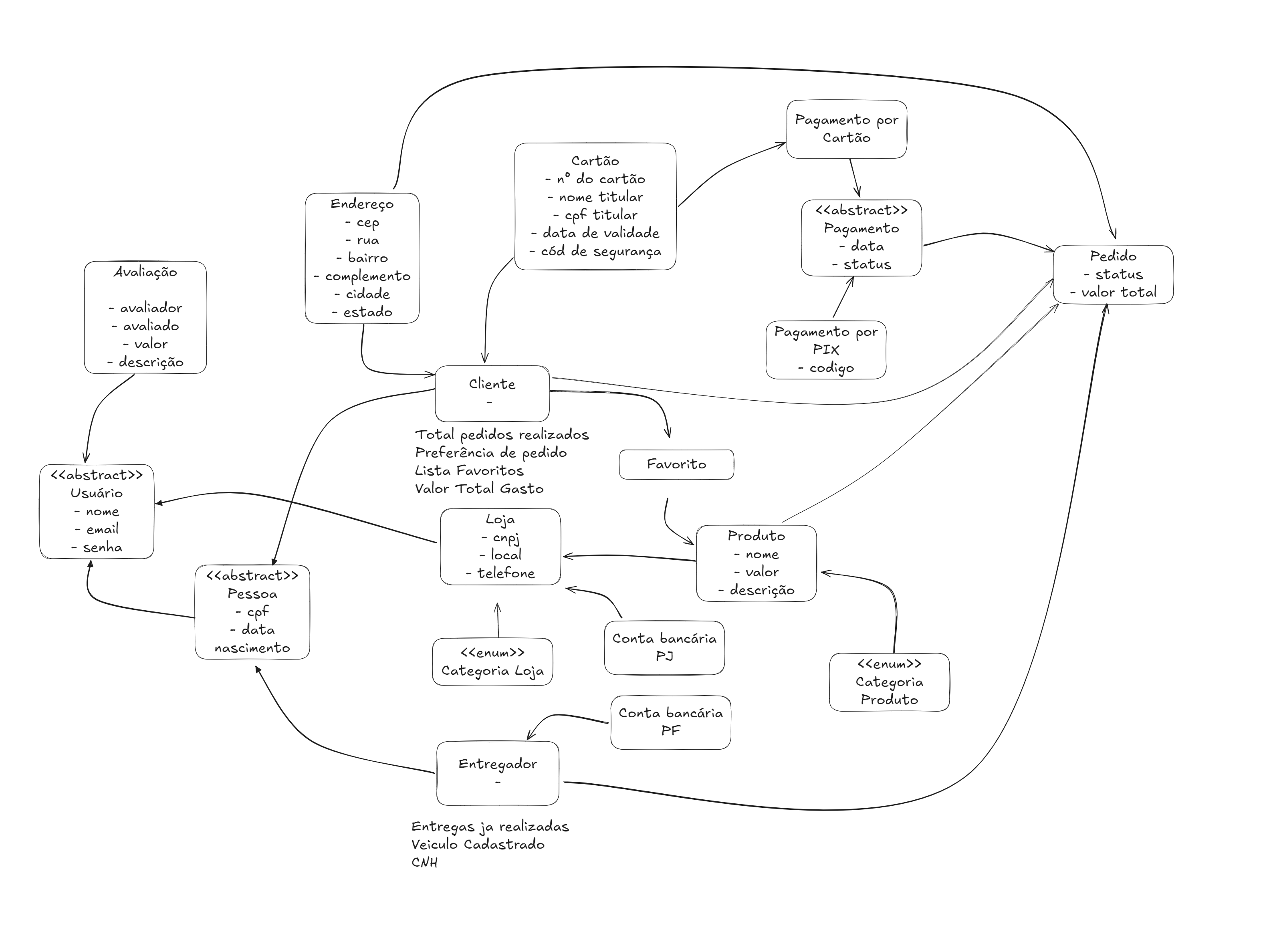

Brainstorming das Classes
Autores: Bruno Cunha Vasconcelos de Araújo, Davi Gonçalves Akegawa Pierre, Gabryel Nicolas Soares de Sousa, Júlio Roberto da Silva Neto, Lucas Martins Gabriel, Raquel Ferreira Andrade e Wolfgang Friedrich Stein
Rastreabilidade
O diagrama também está rastreado com os requisitos do sistema, o que permite verificar a correspondência entre a modelagem e os objetivos e funcionalidades estabelecidos no início do projeto. Cada classe e relacionamento foi pensado e mapeado com base nos requisitos funcionais e não funcionais, garantindo que a estrutura proposta atenda aos critérios definidos pela equipe de desenvolvimento.

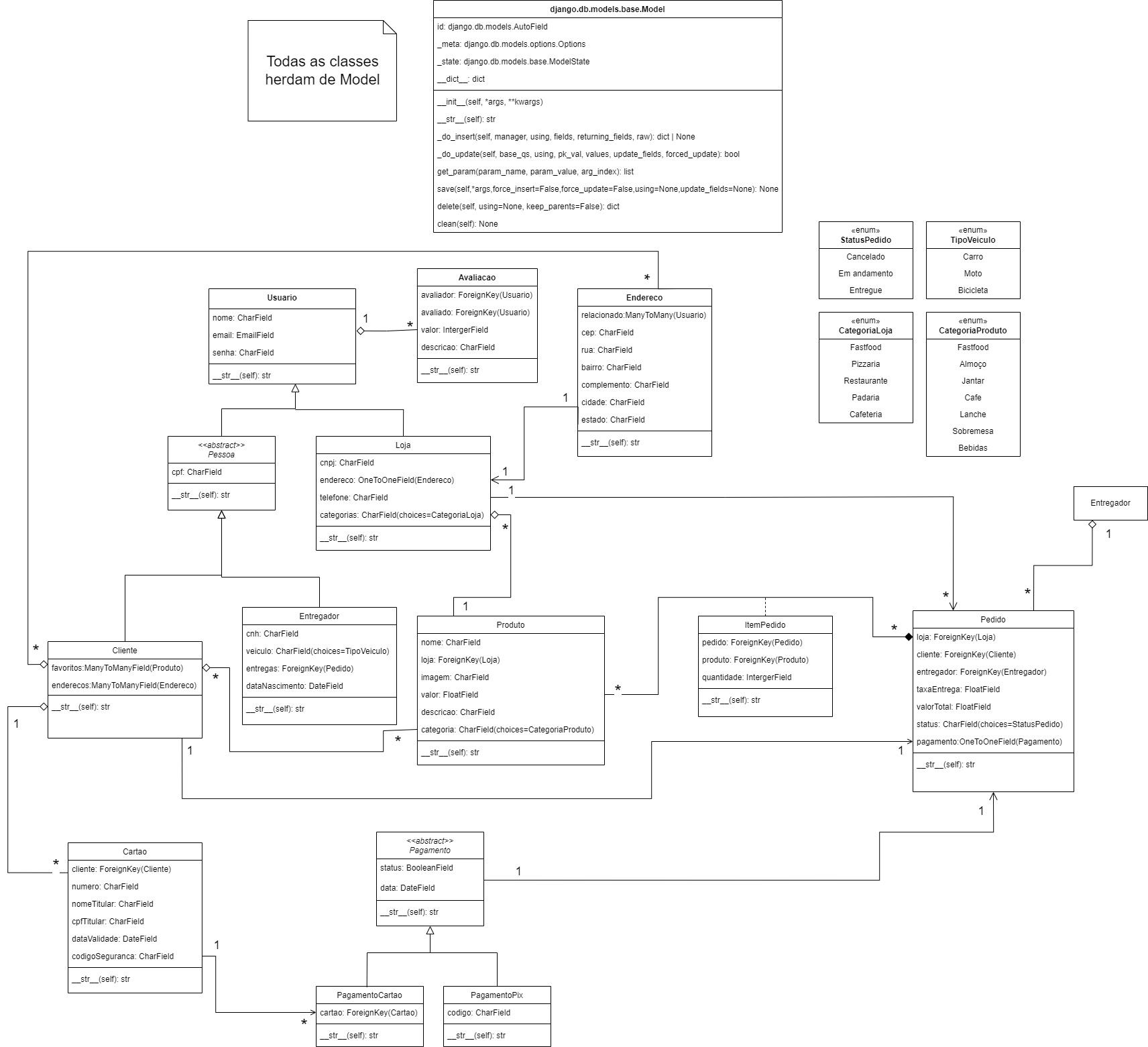

Diagrama de Classes
Autores: Bruno Cunha Vasconcelos de Araújo, Davi Gonçalves Akegawa Pierre, Gabryel Nicolas Soares de Sousa, Júlio Roberto da Silva Neto, Lucas Martins Gabriel, Raquel Ferreira Andrade e Wolfgang Friedrich Stein
Referências
- Serrano, M. (2024). Aula sobre Modelagem UML Estática. Arquitetura e Desenho de Software. Acesso em: 15 nov 2024.
- LARMAN, Craig. Utilizando UML e Padrões: Uma Introdução à Análise e ao Projeto Orientados a Objetos e ao Desenvolvimento Iterativo. 3. ed. Porto Alegre: Bookman, 2004.
- Booch, G., Rumbaugh, J., & Jacobson, I. (2005). The Unified Modeling Language User Guide. Addison-Wesley.
