Diagrama de Sequência

Introdução

O diagrama de sequência, um dos diagramas dinâmicos mais relevantes da UML, é um tipo de diagrama de interação, que se concentra na troca de mensagens entre várias linhas de vida, que representam os objetos ou entidades participantes da interação. A interação é descrita com foco na ordem cronológica das mensagens trocadas, detalhando suas especificações de ocorrência ao longo das linhas de vida. Cada linha de vida está associada a um ator ou objeto no sistema, e as mensagens são representadas por setas, indicando o fluxo de comunicação entre elas.

Metodologia

O diagrama de sequência foi elaborado baseado nos padrões da UML, utilizando os seguintes principais elementos:

Elemento	Descrição	Exemplo
Entidades	Representam os atores, objetos ou componentes que participam da interação, e são retratadas por um retângulo.
Linhas de Vida	Cada entidade no diagrama possui uma linha de vida, que representa o tempo de vida do participante durante a interação. As linhas de vida são fundamentais para identificar o momento em que cada entidade interage e como ela se mantém ativa ao longo do processo.
Métodos e Mensagens	Representam a comunicação entre as entidades de uma interação, podendo ser síncronas (representa uma chamada de operação, em que envia mensagem e suspende a execução enquanto aguarda resposta, e são indicadas com setas preenchidas) ou assíncronas (envia mensagem e prossegue imediatamente sem esperar pelo valor de retorno, indicadas por uma seta aberta). Retornos de mensagens são representados por setas tracejadas, indicando a resposta ou conclusão de um método.
Especificação de Execução	Representa o intervalo de tempo em que uma entidade executa uma operação ou está envolvida em uma atividade, como executar um comportamento ou ação dentro da linha de vida, enviar um sinal para outro participante, ou aguardar uma mensagem de resposta de outro participante. É indicada como um retângulo alongado sobre a linha de vida.
Fragmento Combinado	Define uma combinação (expressão) de fragmentos de interação, um fragmento combinado é definido por um operador de interação e operandos de interação correspondentes, como o Loop (utilizado para ações que se repetem), Opt (usado para ações opcionais que podem ou não ocorrer, dependendo de uma condição), Alt (utilizado em cenários alternativos, onde apenas uma opção será seguida).
Ocorrência de Destruição	Representa o momento em que uma entidade é destruída ou deixa de existir na interação, e é indicada por um "X" no final da linha de vida da entidade.

Diagramas

Solicitação de Pedido

diagrama-sequencia-pedido

Autores: Felipe Amorim de Araújo, Lucas Martins Gabriel, Guilherme Silva Dutra

Cadastro de Usuário

diagrama-sequencia-cadastro

Autores: Felipe Amorim de Araújo, Lucas Martins Gabriel

diagrama-sequencia-login

Autores: Felipe Amorim de Araújo

Logout

diagrama-sequencia-logout

Autores: Felipe Amorim de Araújo

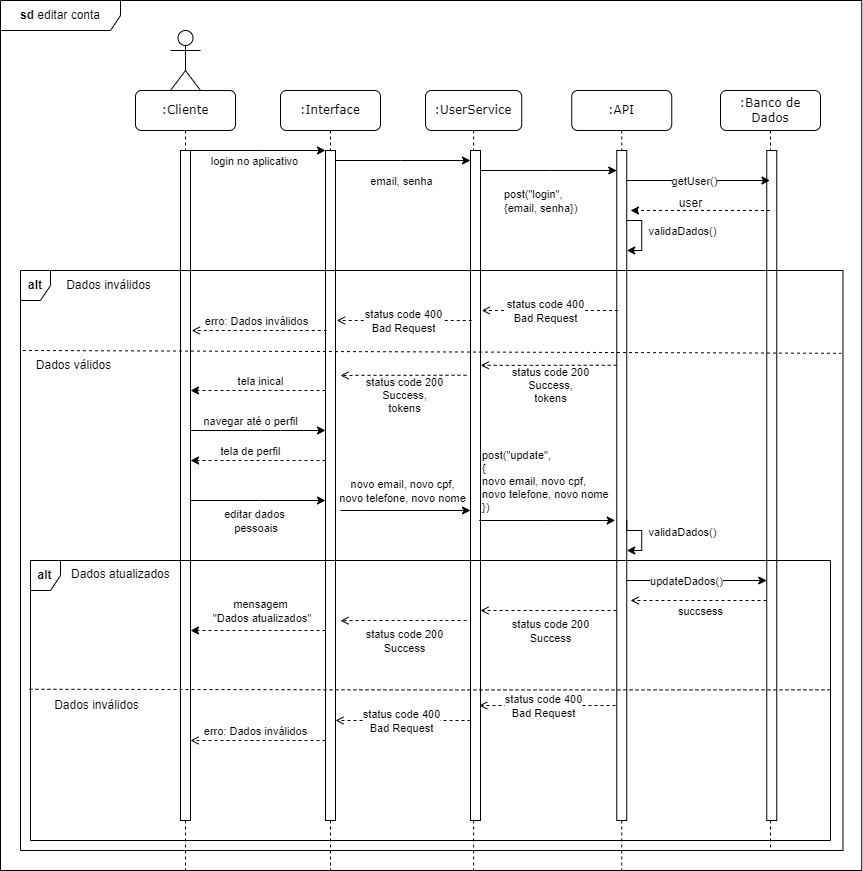

Editar conta

diagrama-sequencia-conta

Autores: Davi Gonçalves Akegawa Pierre, Raquel Ferreira Andrade

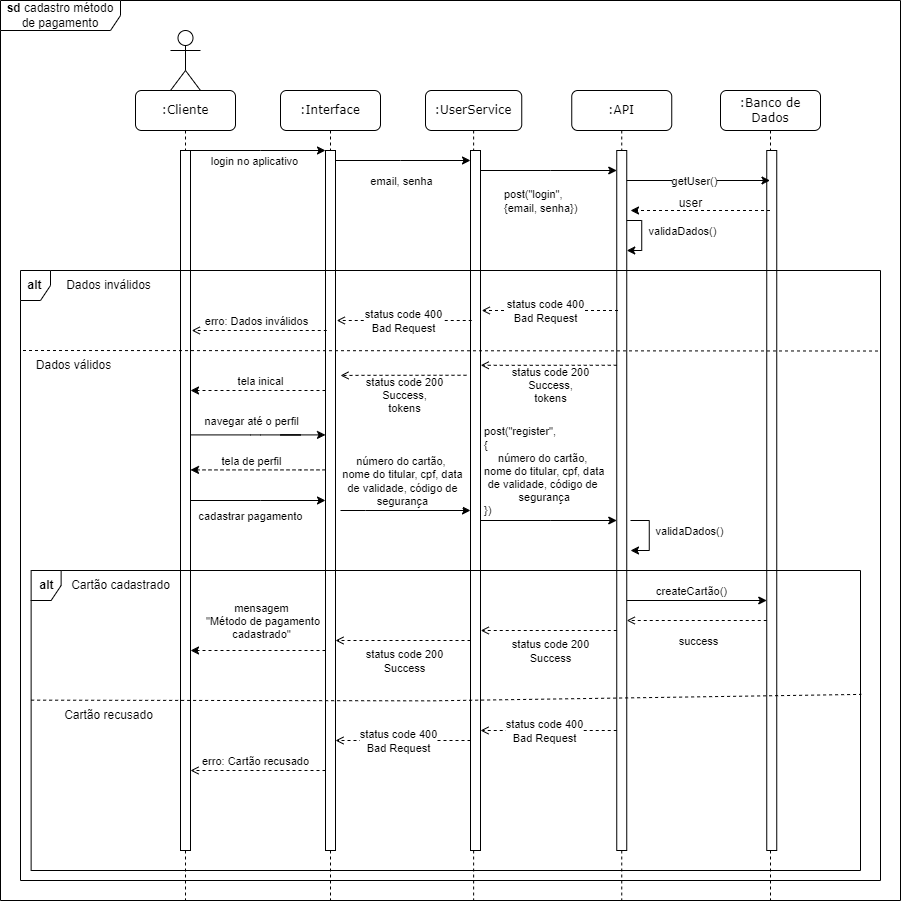

Cadastro método de pagamento

diagrama-sequencia-pagamento
