Modelo Relacional
Introdução
O Diagrama de Modelo Relacional (DMR) é uma representação visual fundamental na arquitetura de bancos de dados que mapeia a estrutura e os relacionamentos entre dados em um sistema. Esta ferramenta de modelagem traduz requisitos de negócio em estruturas lógicas de armazenamento, buscando representar entidades, atributos e suas conexões, de forma a comunicar efetivamente a arquitetura do banco de dados para diferentes stakeholders.
Metodologia
Foi separada uma equipe de três integrantes responsáveis para a elaboração do Diagrama de Modelo Relacional, integrantes estes descritos na Tabela 01. O diagrama em questão foi desenvolvido a partir dos preceitos da modelagem conceitual de um banco de dados, contando com a identificação das entidades, definição dos relacionamentos, determinação de cardinalidade e com a identificação de atributos principais.
Tabela 01: Integrantes
| Número | Integrante |
|---|---|
| 1 | Júlio Roberto da Silva Neto |
| 2 | Kallyne Macedo Passos |
| 3 | Wolfgang Friedrich Stein |

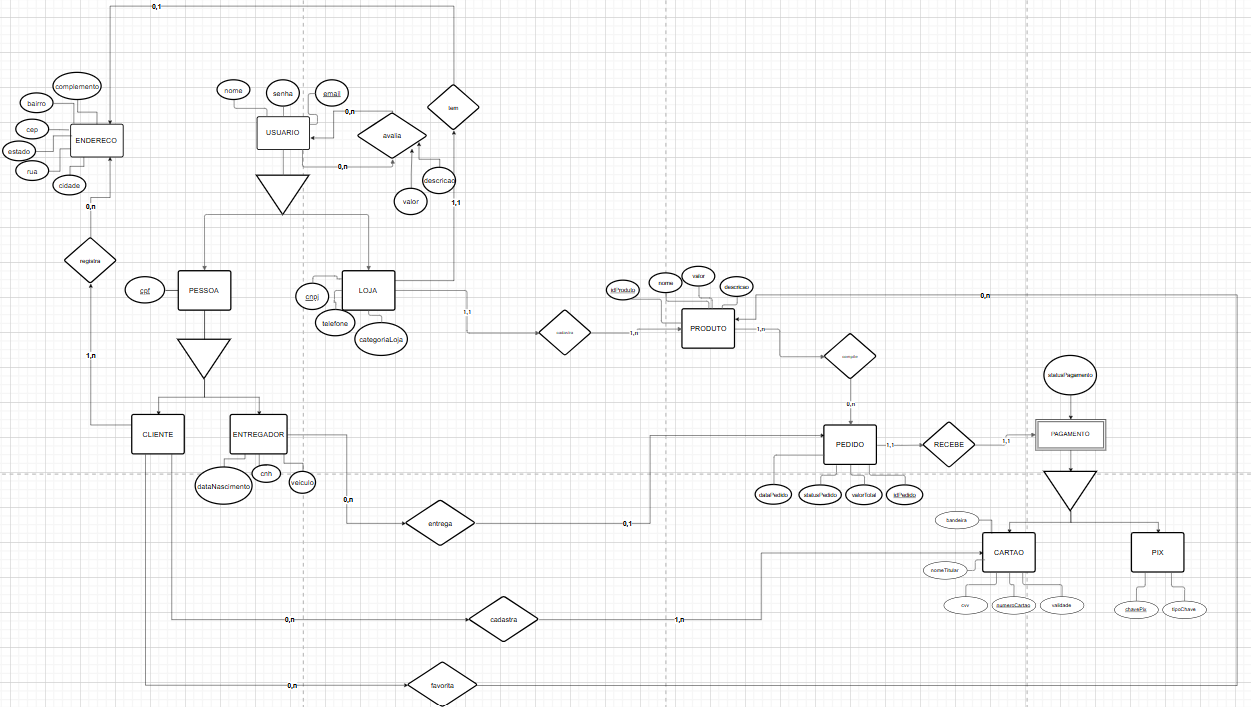

Diagrama do Modelo Relacional
Autores: Júlio Roberto da Silva Neto, Kallyne Macedo Passos, Wolfgang Friedrich Stein
Disponível em: Diagrama de Modelo Relacional
Conclusão
A modelagem relacional através do diagrama apresentado apoia os esforços de garantir a integridade, eficiência e escalabilidade dos dados em sistemas pois não apenas atua como documentação da estrutura do banco de dados, mas também serve como base para implementação e evolução do aplicativo.
