1.2.3 Rich Picture
Introdução
O Rich Picture é uma técnica de modelagem visual que tem como objetivo representar um sistema complexo de forma simples e intuitiva. Ele é utilizado para facilitar a comunicação entre os stakeholders e a equipe de desenvolvimento, permitindo que todos tenham uma visão geral do sistema.
Metodologia
Dentre os Rich Pictures criados na Design Sprint, foi escolhido um para ser aprimorado e utilizado como base para o desenvolvimento do sistema.
Rich Picture
O Rich Picture a seguir representa o sistema de delivery de comida que será desenvolvido:
Figura 1: Rich Picture
Autores: Lucas Martins, Guilherme Silva Dutra e Wolfgang Friedrich Stein

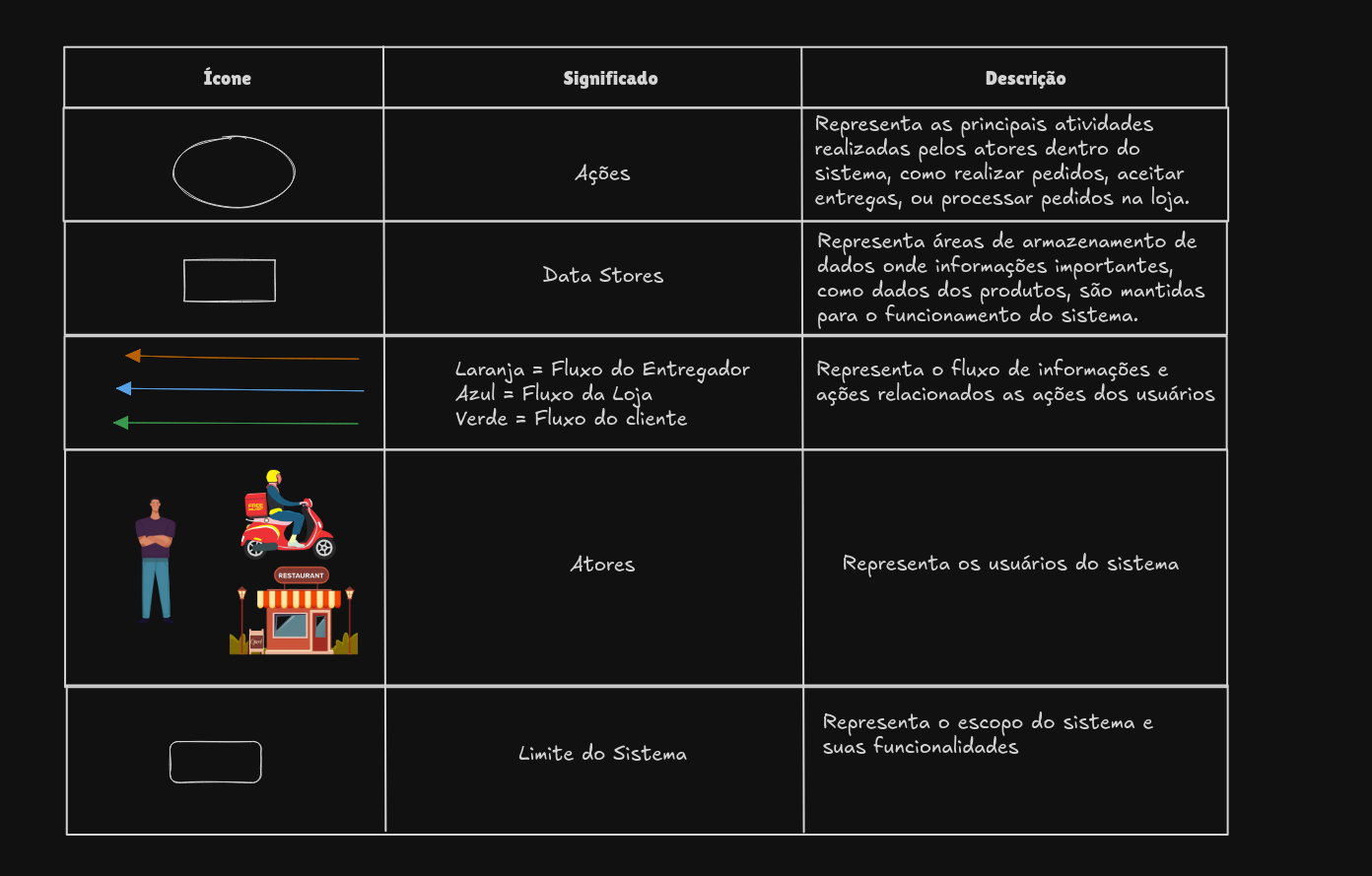

Figura 2: Legenda
Autores: Guilherme Silva Dutra, Lucas Martins e Wolfgang Friedrich Stein
